Чому клемні блоки для друкованих плат необхідні для надійних електричних з’єднань?
Клеми для друкованих платє критично важливими компонентами сучасних електронних систем, які забезпечують безпечне та організоване з’єднання «провід-плата» між промисловою автоматизацією, розподілом електроенергії, інтелектуальними пристроями, системами відновлюваної енергії та побутовою електронікою. Цей вичерпний посібник досліджує їх функції, структуру, переваги, методи вибору, типові проблеми, методи встановлення та майбутні тенденції, щоб допомогти інженерам, виробникам і покупцям приймати обґрунтовані рішення.
Зміст
- 1. Розуміння термінальних блоків друкованої плати
- 2. Як працюють клемні колодки друкованої плати
- 3. Основні типи клемних колодок для друкованих плат
- 4. Матеріали та конструкція
- 5. Основні переваги
- 6. Загальні програми
- 7. Як правильно вибрати клемний блок друкованої плати
- 8. Типові помилки покупців
- 9. Поради щодо встановлення та обслуговування
- 10. Блок клем PCB проти інших роз’ємів
- 11. Галузеві тенденції та інновації
- 12. Часті запитання
- 13. Висновок

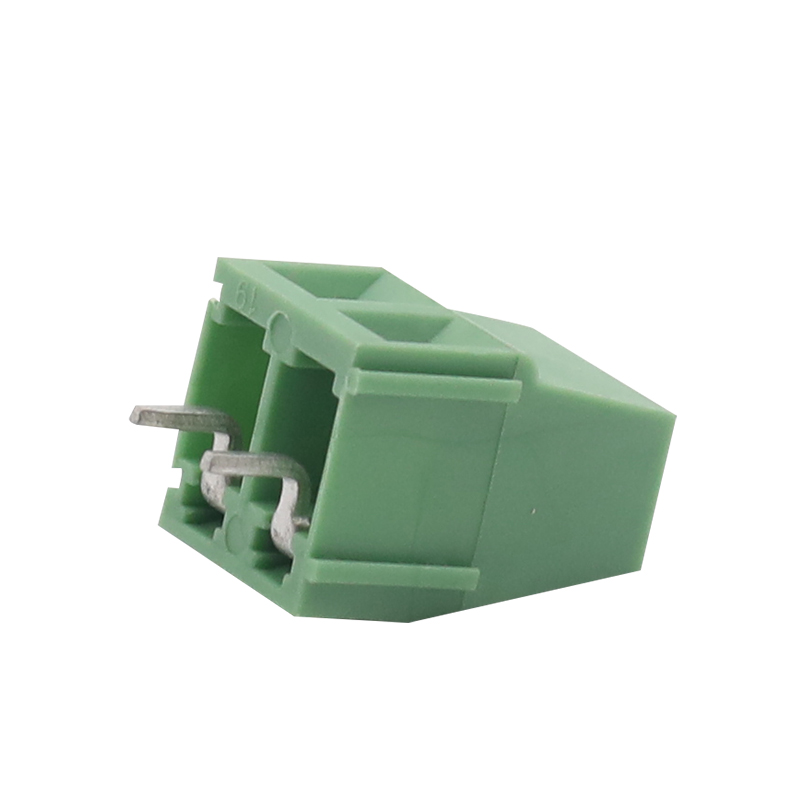

1. Розуміння термінальних блоків друкованої плати
Клемна колодка друкованої плати — це електричний роз’єм, призначений для кріплення проводів безпосередньо на друкованій платі (PCB). Він створює стабільне електричне з’єднання між зовнішньою проводкою та електронними схемами, одночасно спрощуючи монтаж, технічне обслуговування та усунення несправностей.
На відміну від постійних паяних з’єднань проводів, клеми для друкованих плат дозволяють користувачам швидко з’єднувати та від’єднувати дроти, не пошкоджуючи друковану плату. Це робить їх надзвичайно цінними в системах, які вимагають частого технічного обслуговування або заміни компонентів.
Ці роз’єми зазвичай зустрічаються в:
- Промислові системи управління
- Джерела живлення
- Системи безпеки
- HVAC обладнання
- Телекомунікаційні пристрої
- Обладнання для відновлюваних джерел енергії
- Автомобільна електроніка
- Продукти для розумного будинку
Ключова функція:Клеми для друкованих плат забезпечують безпечне, організоване та стійке до вібрації з’єднання проводів, одночасно скорочуючи час встановлення та складність обслуговування.
2. Як працюють клемні колодки друкованої плати
Клеми для друкованих плат працюють шляхом затискання проводів у провідних клемах, які встановлюються безпосередньо на друковану плату. Електричний струм тече від зовнішнього проводу через металевий провідник до друкованої плати.
Більшість клемних колодок для друкованих плат використовують один із наведених нижче методів кріплення проводів:
| Спосіб підключення | опис | Переваги |
|---|---|---|
| Гвинтовий затискач | Провід закріплений за допомогою гвинтів | Міцне і надійне з'єднання |
| Пружинний затиск | Тиск пружини утримує дріт на місці | Швидкий монтаж і стійкість до вібрації |
| Push-In | З'єднання прямого введення | Швидка збірка |
| Бар'єрний тип | Ізольовані перегородки між клемами | Підвищена безпека |
Після підключення клемна колодка забезпечує безперервну електричну провідність, одночасно захищаючи від випадкового ослаблення дроту.
3. Основні типи клемних колодок для друкованих плат
Для різних застосувань потрібні різні конструкції клемних блоків друкованої плати. Розуміння доступних типів допомагає інженерам вибрати правильне рішення.
Клемні блоки друкованих плат із наскрізним отвором
Вони встановлюються через просвердлені отвори в друкованій платі та припаюються з протилежного боку. Вони забезпечують відмінну механічну міцність і зазвичай використовуються в середовищах з високою вібрацією.
Клемні блоки друкованих плат для поверхневого монтажу
Конструкції для поверхневого кріплення кріпляться безпосередньо до поверхні друкованої плати, підтримуючи автоматизоване виробництво та компактні макети.
Рознімні клемні блоки для друкованих плат
Вставні версії дозволяють відключати роз’єми без від’єднання окремих проводів. Вони ідеально підходять для модульного обладнання та швидкого обслуговування.
Клеми для друкованих плат під прямим кутом
Конструкції під прямим кутом економлять вертикальний простір і допомагають оптимізувати розташування корпусів.
Сильнострумові клеми для друкованих плат
Розроблені для великих електричних навантажень, ці блоки мають більші провідники та підвищену термостійкість.
Промислова автоматизація
Надійна передача сигналу та довговічність під час вібрації.
Енергетичне обладнання
Безпечно справляється з вимогами до вищої напруги та струму.
Побутова електроніка
Компактні конструкції підтримують менші та розумніші продукти.
4. Матеріали та конструкція
Ефективність клемної колодки друкованої плати значною мірою залежить від її матеріалів і конструкції.
| компонент | Загальний матеріал | призначення |
|---|---|---|
| житло | Нейлон PA66 | Вогнестійкість та ізоляція |
| Диригент | Мідний сплав | Електропровідність |
| Покриття | Олово або нікель | Стійкість до корозії |
| гвинти | сталь | Механічне кріплення |
Високоякісні матеріали покращують електричну ефективність, термічну стабільність і довговічність.
5. Основні переваги
Клеми для друкованих плат забезпечують значні переваги для виробників, установників і команд з обслуговування.
- Легке підключення:Спрощує монтаж і заміну кабелю.
- Зменшений час простою:Швидше обслуговування та усунення несправностей.
- Безпечне з'єднання:Міцне механічне утримання дроту.
- Компактний дизайн:Ефективне використання простору на друкованій платі.
- Масштабованість:Доступні конфігурації з кількома полюсами.
- Безпека:Запобігає випадкове коротке замикання.
- Економічна ефективність:Зменшує витрати на збірку.
- Гнучкість:Підтримує різні розміри проводів і напруги.
Багато інженерів віддають перевагу клемним блокам для друкованих плат, оскільки вони спрощують технічне обслуговування в польових умовах, забезпечуючи надійну електричну роботу протягом тривалого періоду експлуатації.
6. Загальні програми
Клеми для друкованих плат використовуються майже в кожній сучасній електротехнічній промисловості.
Промислові системи управління
Заводи покладаються на клемні блоки для датчиків, реле, ПЛК і систем автоматизації, де стійкість до вібрації та доступність обслуговування є критичними.
Відновлювані джерела енергії
Сонячні інвертори та вітроенергетичні системи використовують клемні колодки для друкованих плат для ефективної передачі енергії та стабільних з’єднань за мінливих умов навколишнього середовища.
Медичне обладнання
Медична електроніка потребує високонадійних з’єднань для пристроїв моніторингу та діагностичних систем.
Транспорт
Залізничні системи, електричні транспортні засоби та зарядні станції використовують надійні клемні колодки для застосування під великим струмом.
Розумні будівлі
Системи керування освітленням, охоронні пристрої та обладнання HVAC залежать від організованих з’єднань друкованих плат.
7. Як правильно вибрати клемний блок друкованої плати
Вибір правильного клемного блоку друкованої плати вимагає ретельного розгляду технічних вимог і вимог щодо навколишнього середовища.
| Фактор відбору | Чому це важливо |
|---|---|
| Поточний рейтинг | Запобігає перегріву |
| Номінальна напруга | Забезпечує надійну теплоізоляцію |
| Розмір дроту | Забезпечує належну сумісність |
| Розмір кроку | Впливає на відстань між друкованими платами |
| Тип монтажу | Підтримує вимоги до компонування |
| Робоча температура | Забезпечує довговічність |
| Охорона навколишнього середовища | Захищає від пилу та вологи |
Вибираючи продукти для міжнародних ринків, покупці також повинні перевірити відповідність сертифікатів, таких як UL, CE та RoHS.
8. Типові помилки покупців
Неправильний вибір клемної колодки може призвести до дорогих поломок, перегріву або проблем з обслуговуванням.
- Вибір недостатнього значення струму
- Ігнорування умов навколишнього середовища
- Використання проводів несумісних розмірів
- Вибір неякісних матеріалів
- Неправильний дизайн інтервалу між друкованими платами
- Ігнорування вимог до вібрації
- З огляду на міжнародні сертифікати безпеки
Ретельна технічна оцінка допомагає уникнути проблем із надійністю та несподіваних простоїв.
9. Поради щодо встановлення та обслуговування
Правильне встановлення має важливе значення для стабільної роботи та електричної безпеки.
Найкращі методи встановлення
- Використовуйте правильний момент затягування викрутки.
- Уникайте надмірного затягування гвинтів.
- Акуратно зачистіть ізоляцію проводів.
- Запобігайте ослабленню проводів.
- Дотримуйтеся характеристик струму та напруги.
- Перевірте якість припою для моделей із наскрізним отвором.
Рекомендації щодо технічного обслуговування
- Періодично перевіряйте з'єднання.
- Перевірте наявність ознак перегріву.
- Подивіться на корозію або зміну кольору.
- За потреби затягніть гвинти.
- Регулярно очищайте скупчення пилу.
Регулярна перевірка значно подовжує термін служби клемних блоків друкованих плат і мінімізує електричні збої.
10. Блок клем PCB проти інших роз’ємів
| Особливість | Клемний блок друкованої плати | Паяний дріт | Обтискний з'єднувач |
|---|---|---|---|
| Технічне обслуговування | легко | важко | Помірний |
| Швидкість встановлення | швидко | Повільно | швидко |
| Повторне використання | Чудово | Бідний | добре |
| Надійність | Високий | Високий | Високий |
Клеми для друкованих плат забезпечують чудовий баланс між надійністю, зручністю обслуговування та ефективністю встановлення.
11. Галузеві тенденції та інновації
Оскільки електроніка продовжує розвиватися, технологія клемних блоків друкованих плат швидко розвивається.
- Мініатюрні конструкції високої щільності
- Технологія вставлення без інструментів
- Підвищена стійкість до вібрації
- Розумна інтеграція моніторингу
- Вищі струмові потужності
- Покращені вогнестійкі матеріали
- Екологічно чисте виробництво
Виробники також розробляють рішення для Індустрії 4.0, електромобілів і систем відновлюваної енергії.
12. Часті запитання
Яке основне призначення клемної колодки друкованої плати?
Його основне призначення полягає в забезпеченні надійних і знімних з’єднань проводів з друкованими платами.
Чи придатні клеми для друкованих плат багаторазового використання?
так Більшість клемних блоків для друкованих плат призначені для багаторазового вставлення та видалення проводів.
У яких галузях найбільше використовуються клеми для друкованих плат?
Промислова автоматизація, енергетичні системи, відновлювані джерела енергії, телекомунікації, транспорт і споживча електроніка широко використовують їх.
Як вибрати правильний рейтинг струму?
Щоб забезпечити безпечну роботу, виберіть клемний блок із номінальним струмом, вищим за максимальне очікуване навантаження вашої системи.
Що викликає перегрів клемника?
Поширені причини включають ослаблену проводку, надмірний струм, невідповідний розмір дроту та неякісні провідні матеріали.
Чи можуть клемні блоки друкованої плати витримати вібрацію?
так Конструкції пружинного затискача та високоякісного гвинтового затискача забезпечують чудову стійкість до вібрації.
13. Висновок
Клеми для друкованих плат відіграють важливу роль у забезпеченні безпечних, ефективних і зручних для обслуговування електричних з’єднань у багатьох галузях промисловості. Їх гнучкість, надійність і простота установки роблять їх незамінними в сучасних електронних системах.
Незалежно від того, чи використовується в промисловому обладнанні, обладнанні для відновлюваних джерел енергії, транспортних системах або споживчій електроніці, вибір правильного клемного блоку друкованої плати безпосередньо впливає на продуктивність, безпеку та довгострокову надійність.
У міру того як технологія продовжує розвиватися, передові рішення для клемних блоків друкованих плат стануть ще більш компактними, інтелектуальними та ефективнішими, щоб відповідати зростаючим вимогам ринку.
